FreeCAD機能がありすぎて、使い方の分からないワークベンチがたくさんあります。調べて実験するのみ。今回は、「freecad.gears workbench」アドオンを追加してみました。
動画で説明

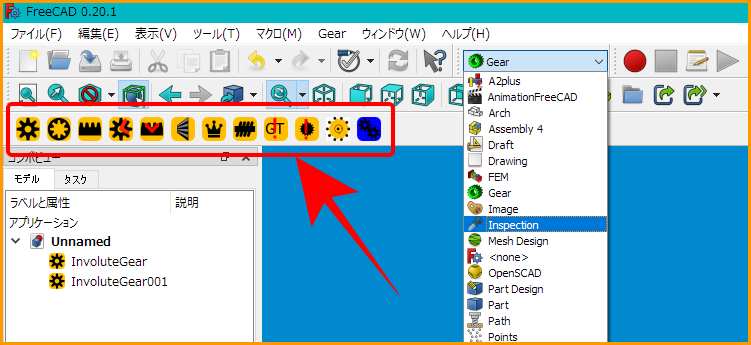

「Gear」の画面はこんな感じです
使い方は、まだ、調査してるところです。
ギヤーの追加：アイコンをクリックするだけ

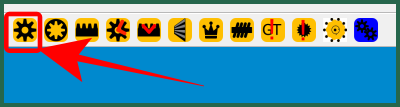

一番左のアイコンを押してください。2回押すと同じ場所に2個のギヤーが配置されます。
ただし、重なっています。
ギヤーをいい感じで並べる
（１）２つのギヤーを選択し、黄色矢印先のアイコンをクリックする
赤枠内の2つを選択する、そして、一番右の青いアイコンをクリック
いい感じで並べてくれます。
Assembly4でアニメーション（回転）の設定します
New Modelを作ります
「Assembly4」ワークベンチを選択し、赤矢印（左）のアイコン（New Model）を押します。

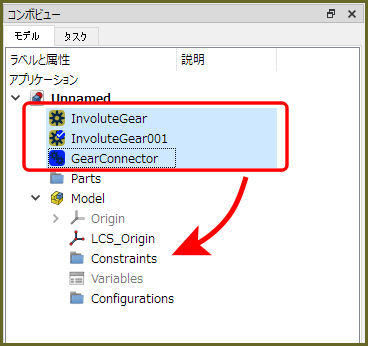

「Constrains」の中に、ギヤーをすべて入れます。
変数を作ります（角度なので）わかり易い名前で、たとえばAng

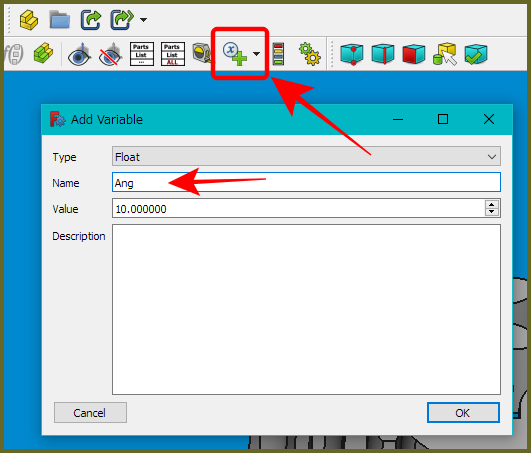

上のアイコンをクリックすると、下の小窓出てきますので、とりあえず名前だけ入れます。
LCS_OriginのあるギヤーのAngleに変数を割り当てる

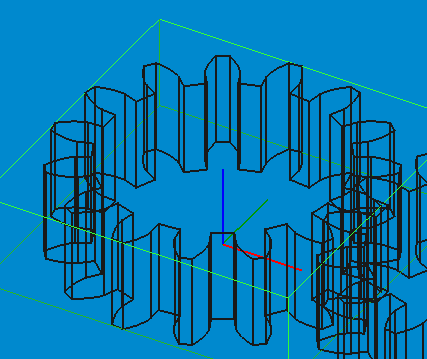

真中にブルー赤の線があります。

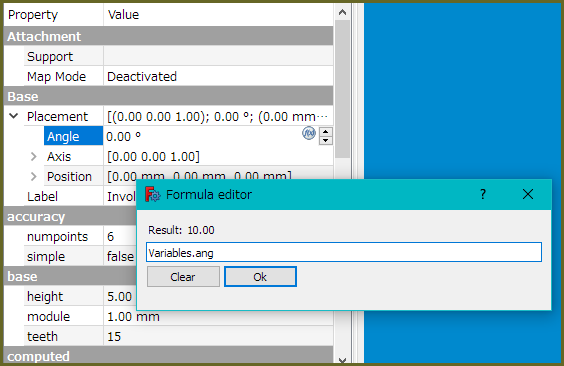

Angleに変数を割り当てます。
Animate Assemblyでアニメ実行します

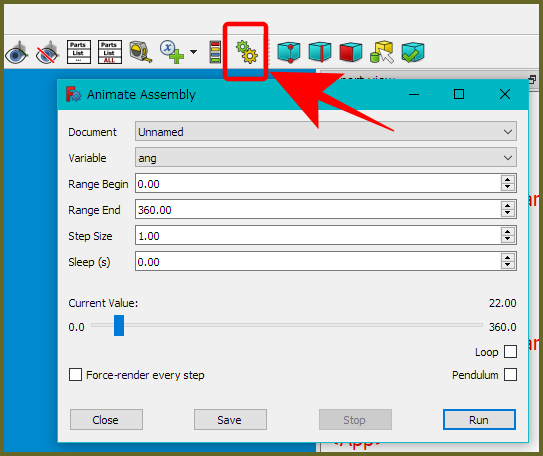

変数をセットし、「Run」ボタン押します。そうすれば回転します。
動かないことよくあります。
