JWW : 外部変形を調べてみました。（２）

JWWの本家サイト：

今年はじめにVersion UPしてます。Version 8.22e

外部変形の仕組み

Jww外変　最低限のBat

REM 　テスト用のMainBat
REM #jww

２行目の「REM #jww」がないと、外部変形のBatとして認識しません。

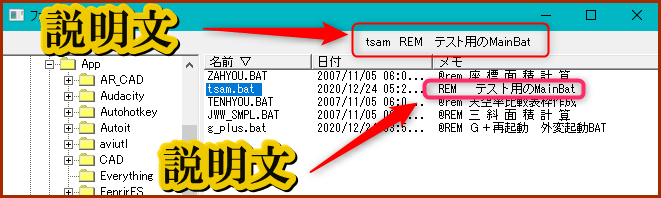

１行目は、Bat選択画面でメモ（説明文）になります。

@REM

＠のある行は、非表示になります。

jwc_temp.txtをBatがあるフォルダに書き出す　　#cd

Batを動かすと「JWW_TEMP.TXT」が書き出される。

REM 　テスト用のMainBat
REM #jww
Rem #cd   'JWW_TEMP.TXTをBatファイルと同じ場所に書き出す

Bat動かしても「未実行」と表示されるだけ

JWC_temp.txtを加工しないとダメ

#h0~5

#h~がないと最低限の書き出し

hq    #実行はこの行を消す　#コメント
hk 0
hs 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
hcw 2 2.5 30 4 5 6 7 8 50 10
hch 2 2.5 30 4 5 6 7 8 50 10
hcd 0 0 0.5 0.5 0.5 0.5 1 1 1 1
hcc      1      1      2      2      3      3      4      4      5      5
hn 0 0 0 0
lg0
ly0
lc2
lt1
cn4
cn"$<ＭＳ ゴシック>
#

#h3 : 選択範囲内にある文字データを取得
＃h2：範囲内のデータ・範囲内外にまたがる線データーを選択する

REM #h2
REM #hc 範囲選択しろ！！　　'h2の後ろにコメント入れたほうがわかりやすい

JWC_TEMPを加工するためのBatファイル

REM 　テスト用のMainBat
REM #jww
REM #cd
REM #e

start /w G:\～～\notepad++.exe  JWC_TEMP.TXT  'アプリのフォルダ

notepadではなく、無料の「Notepad++」（テキストエディタ）を使います。マクロも使えるので便利だと思います。

Notepad++で「JWC_TEMP.txt」を開き、そこで、止まっています。

JWC_TEMPの変更方法

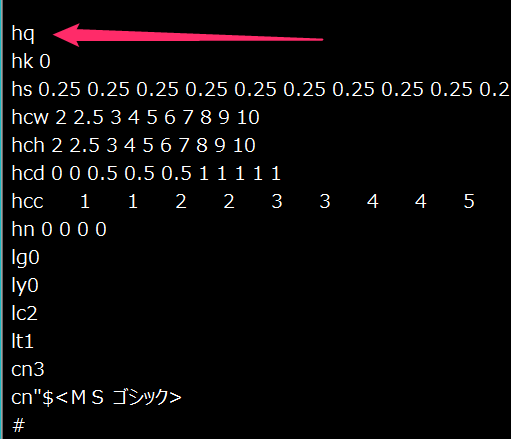

JWC_TEMP.TXTの１行目の「hq」を取り除く、後ろに１行追加

hqを削除してみてください。

＃の後ろに

円：　ci 0 0 100
線：　x1 y1 x2 y2
——————————
四角：x1 y1 x2 y2
x2 y2 x3 y3
x3 y3 x4 y4
x4 y4 x1 y1
——————————-
３角形 x1 y1 x2 y2
x2 y2 x3 y3
x3 y3 x1 y1

#
ci 0 0 30
0 0 50 50

50 50 100 50
100 50 100 100
100 100 50 100
50 100 50 50

0 100 100 100
100 100 50 200
50 200 0 100
